多功能電動擊實儀適用于公路、鐵路、水利、建筑地基填土工程設計，以標準擊實方法在一定的擊實功下，測定土的含水量與干密度之關系，以確定該土的最佳含水量與相應的最大干密度。借以了解土的壓實性能作為工地土基壓實控制的依據。

本儀器符合（GB-7960/87）標準，是根據交通部頒發的公路試驗行業標準（T0131-93）研制的機電一體化儀器，其結構性能完全符合承載比試驗（CBR）（T0134-93），回彈模量試驗（T0135-93）中的擊實試驗試件制作要求?？芍谱鳓?52毫米及φ100毫米灰土及粒石試件模塊，具有輕型擊實和重型擊實功能，控制部分采用電腦芯片處理，操作過程中能實現自動計數、自動停機、自動循環工作。該儀器工作可靠、操作方便、錘跡分布均勻、試塊質量好等特點。適用于試驗室和現場土工試驗用

一、多功能電動擊實儀主要技術參數：

1、電源：380V  50HZ(三相三線)
2、擊實錘重量：重型擊實4.5Kg     輕型擊實2.5Kg
3、擊實錘落高：重型擊實450mm    輕型擊實300mm
4、擊實錘錘面直徑：50mm
5、擊實試筒規格：152mm    100mm
6、擊實速度：32次/分
7、擊實次數設定：0-99次可調

多功能電動擊實儀部標和國標技術指標：

1. 重型擊實試驗：

部標：錘重4.5千克；落錘高度450毫米　

國標：錘重4.5千克；落錘高度457毫米

2. 輕型擊實試驗：

部標： 錘重2.5千克；落錘高度300毫米　

國標： 錘重2.5千克；落錘高度305毫米

3. 適用試模筒直徑：

部標： Φ100毫米；Φ152毫米　

國標： Φ102毫米；Φ152毫米

4. 錘頭直徑：

部標：Φ50毫米　

國標：Φ51毫米

5. 錘擊速度：30次/分

6. 電機規格：380伏；550瓦；1400轉/分

二、多功能電動擊實儀結構特點

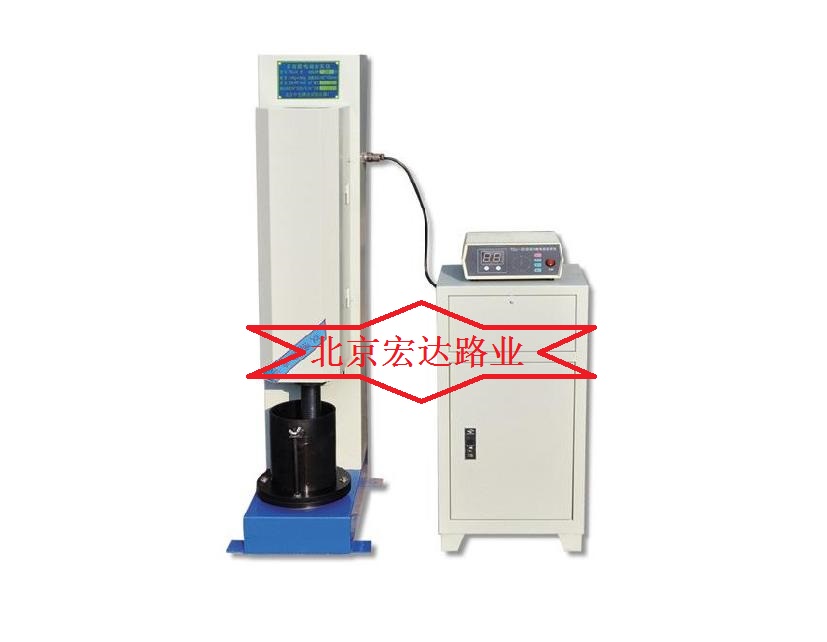

該機由機座、機身、傳動部分、提升部分、重型擊實部分、輕型擊實部分組成。

三、多功能電動擊實儀操作規程

1、開箱后，先打開兩側門仔細查看，是否有零件脫落及緊固部件松動（因運輸原因）。提勾及鏈條是否在兩根跟蹤桿的中間，以免開機后提勾脫軌。

2、接通380V電源，在機器側面的計數器上預置擊數，然后開機，空載試機5～10擊（注意：擊筒內必須有橡膠墊或其它軟墊），觀察擊筒均勻間歇旋轉，機器運轉正常后方可正式做試驗。

3、選擇相應的擊錘和擊實筒，將預先配置好的土樣分層倒入擊實筒中，每倒入一層后，按下“啟動”按鈕，機器開始擊實，計數器開始倒計數，當擊實次數達到計數器上預置的次數時，機器自動停止，然后倒入下一層土，重復上述過程。其整個擊實過程應按照土工試驗規范中擊實試驗的要求進行。

4、擊實完畢后，切斷電源，將擊實筒和擊實錘擦洗干凈，打掃室內衛生。

四、多功能電動擊實儀功能特點

1、系統默認值為負計數方式。

2、具有點動功能，可測試電機轉動方向。

3、可修改及預置擊實次數。

4、可手動復位。

5、具有暫停功能，中途停止不影響擊實次數。

五、多功能電動擊實儀維護保養：

1．儀器使用完畢后應清掃干凈保持儀器的整潔和周圍環境的干凈。

2．鏈條、齒輪，每周進行一次清洗保意養，提升機構與導軌，轉動部分，每班加少許機油，使之潤滑。

3．儀器不使用時，應用防護罩將其罩好

六、多功能電動擊實儀安裝與調試

1．將本機放置在平整的水泥地面上。

2．將主機上伸出的導線接到控制器后面板的輸出端。（10芯）

3．將電源線接到控制器后面板的輸入端。（4芯）

4．將電源線插頭插上電源上。

5．按下控制器上的置數/啟動鈕，使之處于置數狀態。

6．撥動置數盤，使之為03。

7．按下電源開/關鈕，電源接通。

8．按置數/啟動鈕，使之彈起，機器開始運轉。

9．待自動停機后，若擊實錘被提起，則接線正確，可正常工作；若擊實錘落在試筒內，則電機是反轉，應將電源插頭的任意兩根火線調換位置，再次試機，直到自動停機后擊實錘處于提起位置。

七、多功能電動擊實儀校驗方法

1、錘的落距和擊實筒高度用鋼直尺測量。

2、用游標卡尺測量錘底和擊實筒直徑，分別在互相垂直的兩個方向測量，取算術平均值。

3、用天平稱量錘的質量

八、多功能電動擊實儀試驗步驟

將擊實筒放在堅硬的地面上，取制備好的土樣分3—5次倒入筒內。小筒按三層法時每次約800—900g。(其量應使擊實后的試樣略高于筒高的1/3)，按五層法時，約400—500g。對于大試筒，先將墊塊放入筒內底板上，按五層法時，每層需試樣900g(細粒土)1100g(粗粒土)，按三層法時，每層需試樣1700g左右。整平表面并稍加壓緊，然后按規定的擊數進行第一層土的擊實，擊實時擊錘應自由垂直落下，錘跡必須均勻分布于土樣面，第一層擊完后，將試樣層面“拉毛”然后再裝上套筒，重復上述方法進行其余各層土的擊實，小筒擊實后，試樣不應高出筒頂面5mm。大試樣筒擊實，試樣不應高出筒頂面6mm。

九、多功能電動擊實儀電機操作

（一）做φ152件擊實.

1、開機前檢查電源接頭是否連接好及數控柜各按鍵位置，使之處于停機位置。

2、打開電源開關檢查電源指示是否顯示。

3、按所需錘擊次數置數。

4、置數完畢后將按鍵準備，開機按起，則儀器開始工作數碼顯示，隨錘擊遞增一位時，將移動按鍵按下，工作臺及擊實錘按錘跡正常運行，當完成擊數次后，數碼管顯示為所需擊數時儀器自動停止工作，此時應將按鍵移動放開使之處于停止位置，工作臺移出便于加填試料。

（二）、做φ100試件擊實。

1、開機前檢查數控柜按鍵位置，使之處于復位停機移位置。

2、將工作臺向后推移25mm將轉換定位鍵旋轉90°即可（在儀器滑臺前下方）。

3、打開電源開關檢查電源指示是否顯示。

4、按所需錘擊次數置數。

5、置數完畢后，將準備，開機鍵處于位置，儀器開始工作數碼顯示隨錘擊次數增加，錘跡分部為沿試周圍邊擊實顯示為所需擊數時儀器自動停止工作。

6、做下周期擊實只需按“啟動“即可。

7、復位鍵功能為在操作過程中，若遇急需停機時按下暫停鍵，需重新啟動，只需按啟動鍵幾個接續設定的次數而繼續工作，直到完成所設定的程序。

注意：1、做φ100試件擊實時按鍵停移必須始終處于停移位置。

2、需用器械，不要將手伸進試模筒內。

3、工作完畢后將電源關掉。

（三）、輕型擊實與重型擊實。

1、擊實錘落差的調整，將導桿頂部撞塊調整到中間，落錘高度為300mm.

2、擊實錘重量的調整，將錘中的配重解出或放入，可調整出兩種錘重，4.5kg與2.5kg,裝入配重后不要忘記擰緊壓蓋，出廠時按重錘配好。

四、多功能電動擊實儀維修與保養

3、注意保持儀器清潔，避免雜料進入滑動面。

4、工作中出現計數不正常，檢查鏈條接口處的磁鐵，（即霍爾接近開關）可調整間隙為0.5-1mm范圍即可。

五、試驗視頻
