產品介紹GWE-600B微機屏顯式鋼絞線專用試驗機本機專用于預應力鋼絞線的力學性能試驗，鋼絞線專用鉗口能確保試樣中間斷裂，從而測的鋼絞線的真實有效值。數據測控系統采用高精度A/D轉換器，分別對力、位移、變形進行數據采集，具有測量精度高，可靠性好等特點,可測定鋼絞線的抗拉強度、規定非比例延伸強度、彈性模量、延伸率等力學性能。

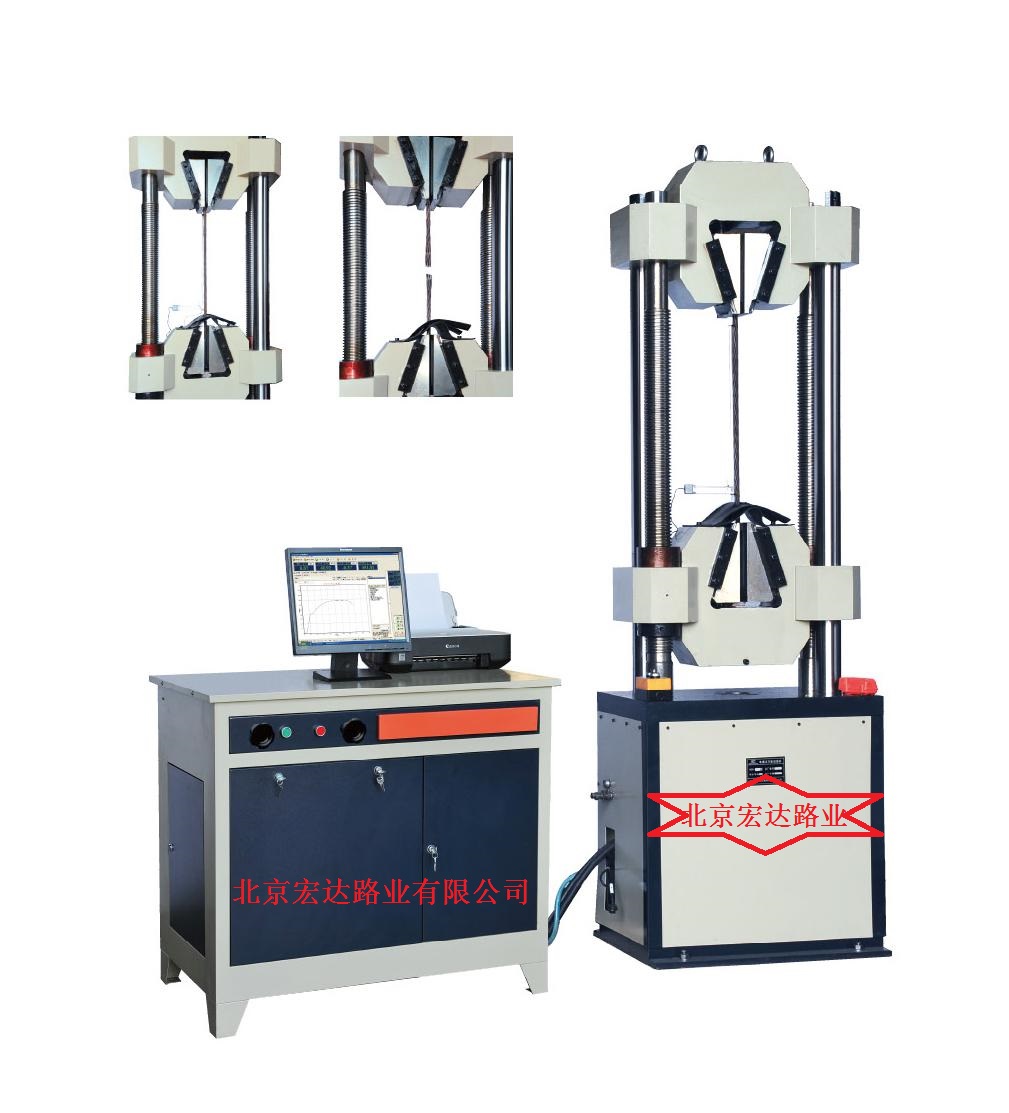

外觀示意圖
二、 傳動系統
下橫梁升降采用電機經減速器、鏈傳動機構、絲杠副傳動，實現拉伸、壓縮空間的調整。
三、 液壓系統
油箱內的液壓油通過電機帶動高壓泵進入油路，流經高壓濾油器、送回油閥，進入油缸。計算機通過傳感器采集分析數據，顯示時時數值，試驗員通過送油閥控制流量，實現試驗力速率的快慢。
四、 控制系統
l 支持試驗參數自定義；
l 采用開放式的EXCEL報表形式，支持用戶自定義報表格式；
l 查詢打印試驗結果靈活方便，支持打印多個試樣，自定義排序打印項目；
l 程序自帶強大試驗分析功能；
l 程序支持分級管理兩級（管理員、試驗員）用戶管理權限；
五、軟件描述
（1）主界面
（2）試驗界面
（3）試驗記錄查詢
（4）數據處理分析界面：可根據用戶要求自動求取抗拉強度、規定非比例延伸力、最大力總伸長、彈性模量等結果。
六、安全保護裝置
當試驗力超過最大試驗力的3%時，過載保護，油泵電機停機。
當活塞升起達到上極限位置時，限位保護，油泵電機停機。
當橫梁下降達到設定位置時，限位保護，減速機停機。
七、 主要性能技術指標
最大試驗力（kN） | 600 |
試驗力測量范圍 | 2%-100% |
試驗力示值相對誤差 | ＜ 示值的±1% |
試驗力分辨力 | 最大載荷1/300000 |
變形示值相對誤差 | ＜ 示值的±1% |
變形分辨力 | 最大變形量1/300000 |
最大拉伸試驗空間（mm） | 1100 |
活塞行程(mm) | 150 |
立柱間距（mm） | 560 |
鋼絞線夾持范圍（mm） | 標配Φ15.2 |
壓盤尺寸（mm） | 200*200 |
夾緊方式 | 液壓夾緊 |
主機外形尺寸（mm） | 920*700*2600 |
油源控制臺尺寸（mm） | 1100*750*1000 |
電機總功率（kW） | 2 |
總重量（kg） | 2600 |
八、出廠標準配置清單
試驗機主機 | 兩立柱、兩絲杠、油缸下置式 | 1臺 |
壓力力傳感器 | 中航電測 | 1只 |
測控油源 | 宏達路業專有技術 | 1臺 |
軟件控制系統 | 含軟件、引伸計、位移傳感器 | 1套 |
電器控制系統 | 宏達路業專有技術 | 1套 |
計算機 | 聯想商用品牌電腦 | 1臺 |
打印機 | 噴墨式打印機 | 1臺 |
鋼絞線鉗口 | Φ15.2 | 1套 |
壓盤 | 200*200 | 1套 |
說明書\合格證\裝箱單 | ----------- | 1套 |
九、 技術情報和資料的保密
1. 本技術方案屬于我公司技術資料，用戶應對我方提供的技術情報和資料承擔保密義務，不論本方案是否采用，本條款長期有效；
2. 我方對用戶提供的技術情報和資料亦應承擔保密義務。
