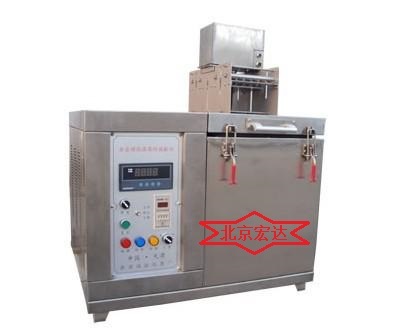

產品介紹DR-5型全自動低溫柔度試驗儀是根據中華人民共和國國家標準GB/T328.14-2007建筑防水卷材試驗方法，第14部分：瀝青卷材—低溫柔性，對低溫柔性試驗裝置的要求，由我公司研制開發的一款新產品。儀器主機全部采用304材質不銹鋼制作，動力源采用永磁低速電機驅動，雙動8平行排列，可同時作正、反面各五個試樣。控制器采用智能溫度控制儀、數顯時間繼電器及相關元器件。控制器和主機相連接部分全部采用航空插頭方式連接，該連接方式簡單、方便、安全，并且有效的節省了儀器的使用空間。儀器采用不銹鋼制作，獨特的工藝保證了溫度控制精度在 ±1℃，降溫速度是普通冰柜的幾倍，最低溫度可達-30℃，第一次實驗結束后由于箱體保溫效果好不丟失冷量，方可馬上繼續第二次實驗。測試儀也是采用不銹鋼制作，特點：操作簡單，工作效率高。
一、全自動低溫柔度試驗儀儀器技術指標：
Y.功率：1000 ( w) 220 (v) AC
Y.試驗溫度：-20℃；-25℃或自行設定。分辨率0．1℃，精度0．2％。
Y.驗樣品：厚度3；4；5mm;數量10個（150×25mm）
Y,驗速率：360±＜40mm/分鐘
Y.間設定：60分鐘（1分—999可調）
二、全自動低溫柔度試驗儀儀器功能：
Y．儀器設有Ф20mm、Ф30mm、 Ф50mm試驗用雙動輥彎曲軸，可測厚度3，4， 5mm的瀝青防水卷材的低溫柔性。
Y．?dāng)?shù)字顯示試驗溫度、時間。
Y．上下行程限位，傳動故障有脫扣保護，不會損壞傳動機構。
Y．試驗設置可自動控制溫度．時間．計時報警。
Y。根據卷材種類和規格，換上相應直徑的移動測試棒。
Y。將冷至合適溫度的樣品放置于測試機的移動測試棒和靜止測試棒之間如下左圖。
Y。將整個測試機放入冷凍液內，并蓋上冰柜上蓋。
Y。將待測的參數輸入控制器內。具體方法見《參數設置》。
Y。確認(手動/自動)轉換開關打至自動一方，按(運行)鍵，移動測試棒將進入如上右圖狀態。
Y。如果冷凍液溫度還沒有達到測試溫度，控制器將關閉合常開觸點，控制冰柜繼續運行；如果溫度已達測試溫度，控制器將按預置時間延時。
Y。當時間以到，控制器將根據冷凍液溫度作出如下決定：如溫度已至，控制器輸出觸點斷開，冰柜停止制冷，啟動測試。此時移動測試棒將露出液面；(如下圖)如溫度存在波動，還沒有達到預設溫度，則控制器輸出觸點閉合，冰柜可對冷凍液繼續降溫，直至溫度降至設定值，冰柜停止制冷，啟動測試。
Y。測試完成，控制器報警。工作人員打開冰柜上蓋，目測測試結果，并拿下已測樣品。
Y、將低溫制冷儀內清理干凈，放入低溫柔度試驗儀的不銹鋼容器，倒入冷凍液6升，把兩個低溫柔度試驗儀棒組件的柔度棒用手把銷銷住放入冷凍液中。
Y、將地溫制冷儀前面左下面開關搬向(關)位置，接通電源調節溫度控制器設定至-18°C。
Y、把低溫制冷儀內的傳感器放入地溫柔度試驗儀的不銹鋼容器內的冷凍液中，降溫至-18°C。
Y、準備線手套一副，注意低溫質量儀降至-18°C時，所有操作都要戴上手套，不準用手直接接觸低溫制冷儀內的金屬和冷凍液，放置凍傷皮膚，在壓下柔度棒時戴上眼鏡，反之冷凍液濺入眼內凍傷眼睛。
采用低溫箱和制冷系統為試驗提供常溫—-35℃低溫環境，機械升降系統提供彎曲試驗，當試驗溫度達到設定值，機械系統自動開啟，此時彎曲開始，達到預定位置自動停止，然后觀察實驗結果，手動復位。控制器顯示屏顯示整個過程，試驗溫度及保溫時間均可設置調整。
