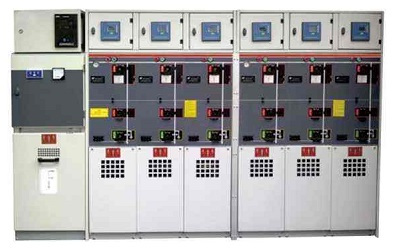

一、氣體絕緣開關柜

氣體絕緣開關柜可分為干燥空氣、N2和SF6混合氣體等類別，使用氣體作為滅弧和絕緣介質；氣密結構，開關柜完全密封和完全絕緣。機柜內的壓力對絕緣強度有一定的影響。母線、開關和帶電部件完全封閉在不銹鋼外殼中；SF6溫室氣體的使用正在逐漸減少。

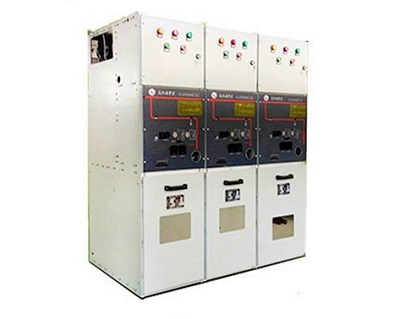

第二，固體絕緣開關柜

真空滅弧室及其導電連接、隔離開關、接地開關、主母線、分支母線等主電路是單個的或以固體絕緣材料作為絕緣介質開關柜組合的，然后真空滅弧室及其導電連接、隔離開關、接地開關、主母線、分支母線等主電路被固體絕緣介質包覆封裝成一個或幾個具有一定功能的模塊，這些模塊可以再次組合或擴展，具有完全絕緣和完全密封性，從而減小了整個機柜的體積。

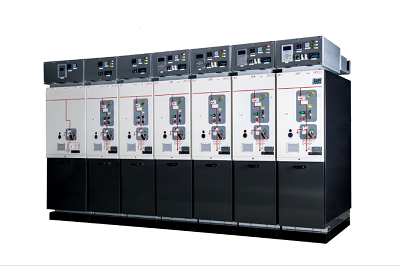

三、大氣絕緣

以前的空氣絕緣給人的印象是體積大、重量重、維修頻率高。然而，隨著歐洲配電行業的不斷發展，一種新型的中壓空氣絕緣開關柜XGN99系列被開發出來。其優點是大氣密封、小型化、免維護、環保。這是21世紀電力工業的重大創新。近年來，它已被納入南方網和中國網的設計圖集，并引起越來越多的關注。

概述:開關柜容量和絕緣性能是制約中壓開關柜發展的兩個主要因素。從空氣絕緣——SF6絕緣——固體絕緣——XGN 99大氣空氣絕緣，這是中壓開關柜發展的必由之路。它符合電力系統節能減排的發展理念，是應對資源短缺和環境承載力有限挑戰的必然選擇。我們不僅要大聲喊節能減排的口號，而且要在實際應用中有所突破。這是我們最應該做的，也是所有關心節能減排的人的共同愿望。
