1.送絲方法

進線模式由電流流入配電柜的入口的位置決定，例如，從機柜頂部(此模式通常通過母線槽吸取電流)，這稱為進線。

從機柜的底部流入被稱為向下流入(這種方式通常使用電纜來引導電流)；

如果它從機柜側流入，則稱為側入口(這種方法通常在進線機柜靠近變壓器時使用，等等)。)

2.輸出線路模式

如上所述，我們可以知道發生的模式由電流流出的出口位置決定配電柜，如上所述，但是通常只有兩種模式:上出口和下出口。

3具體的訪問方法

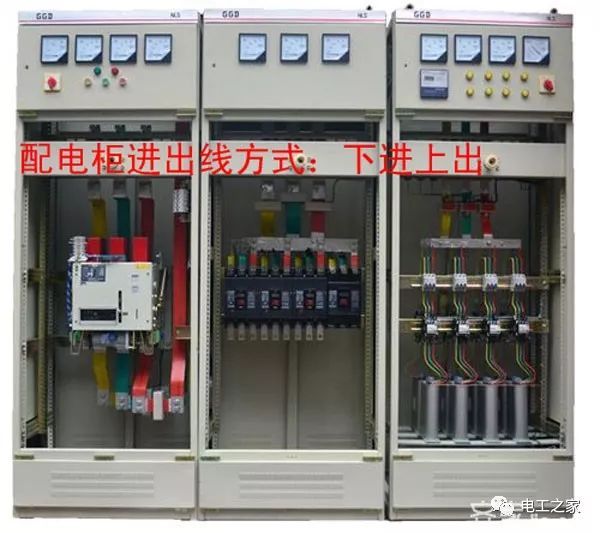

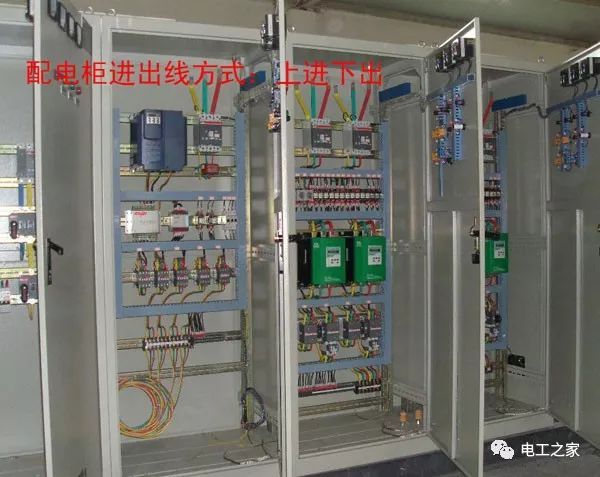

頂部向內、底部向外、底部向內、頂部向外、側面向內、頂部向外、側面向內、底部向外等

簡單的小總結:

1.如果它是總線橋引入線，它必須是上面的線。如果是電纜，較好使用較低的線。

2.變壓器與低壓進線柜的連接方式主要有:銅排側進線、母線橋柜頂進線和柜底電纜進線。

3.根據設計者的考慮，包括設備選擇、布線方法、土木工程條件、投資和業主喜好等，電纜通常進出，而總線進出更多。

除了考慮施工便利性的一個因素外，還應考慮另外兩個因素:

首先，應考慮低壓側的電流大小。如果電流太大，通過電纜進出，需要將幾根電纜連接在一起，這不符合經濟運行條件。

第二，考慮投資者的經濟利益。如果當前水平允許足夠的電纜或母線進入線路，則應根據經濟效益考慮成本。一般來說，橋上的架空線很貴。(當然，從用戶的角度來看，越經濟越好，從承包商的角度來看，越貴越好！)

簡而言之:

根據實際情況，沒有統一的規定。一般來說，較小的容量通常使用更多的電纜，因此更容易進入線路。通常使用較大容量的匯流條或密集匯流條，因此進入線路更方便。
