一、五防防止負荷分離刀

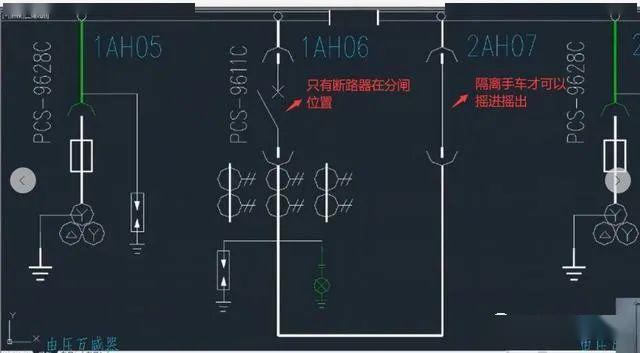

1.只有當1AH06斷路器就位時，才能允許右側的隔離手車擺動進出。這被稱為防止隔離刀在負載下打開和關閉的五種預防措施之一。只有當斷路器處于斷開位置時，才能允許隔離手車擺動進出。

二、第五防防止誤合閘斷路器

只有當接地開關處于斷開位置且隔離開關處于閉合位置時，斷路器才能閉合

只有當有斷電命令并且斷路器需要打開時，斷路器才能打開

三、五防防止帶電接地刀

接地刀只有在需要檢修的電源開關停止且高壓驗電器檢查無電壓后才能閉合

第四，用接地刀防止電力傳輸

當需要送電時，應檢查操作票，找到所有的接地點，斷開所有的接地刀，并在允許送電前拆除所有的接地線。

五、防止誤入帶電區間

只有當高壓柜的隔間未充電時，在關閉接地刀后，門才能打開并進入隔間。

六、高壓柜二次閉鎖

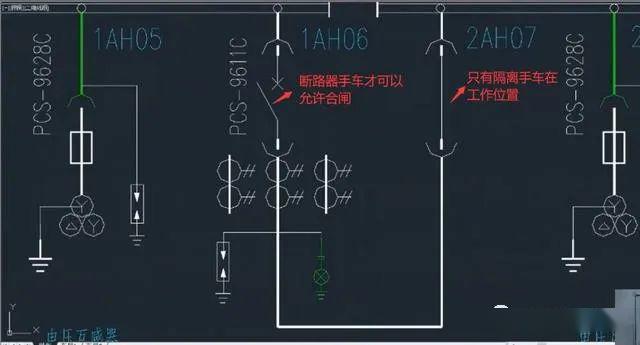

只有當隔離手車處于工作位置時，斷路器手車才允許接通。除了聯鎖斷路器手車和兩個進線柜外，該斷路器手車需要分別與隔離手車聯鎖。

該隔離手車僅與同一電源斷路器的手車互鎖。不管是什么，如果另一條電源進線接通，我的斷路器手車關閉，我的圖中的隔離手車是否擺動進出都沒有關系。隔離手車未裝載。在沒有負載的情況下可以自由進出。不允許帶負荷進出。不允許帶負荷開關。空載時不允許開關。

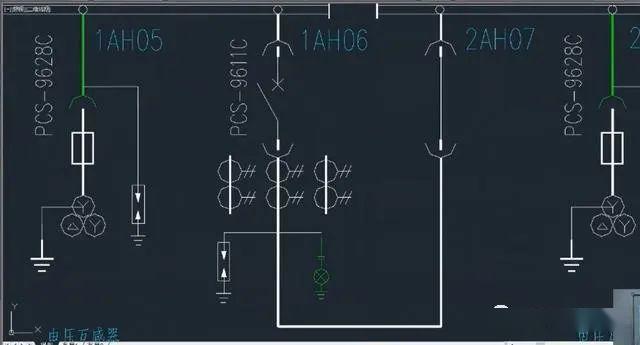

這是我們對兩條引入線和一個接觸柜的常見阻塞方法。

二次控制圖

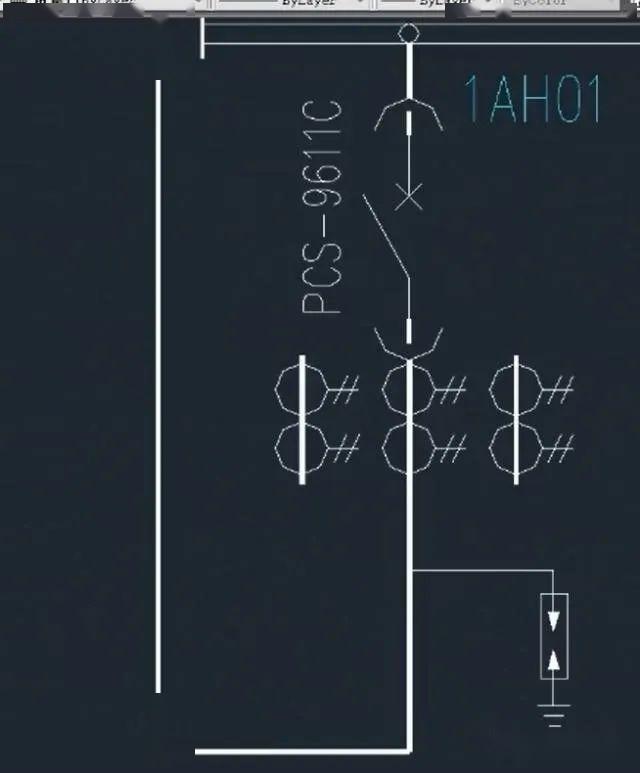

1.我們KYN28高壓柜的常見柜形稱為進線柜。

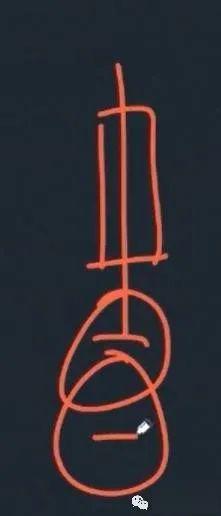

上圖顯示的是一個電壓互感器，中間的電極是一個電壓互感器。

上圖顯示了兩臺電力變壓器的VV連接。

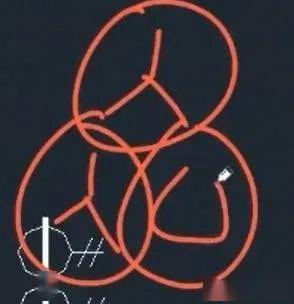

上圖顯示了三個電壓互感器。

2.在正常情況下，KYN28通常配備有DC屏幕，盡管您在進線柜中也有一個電壓互感器。

3、電流互感器

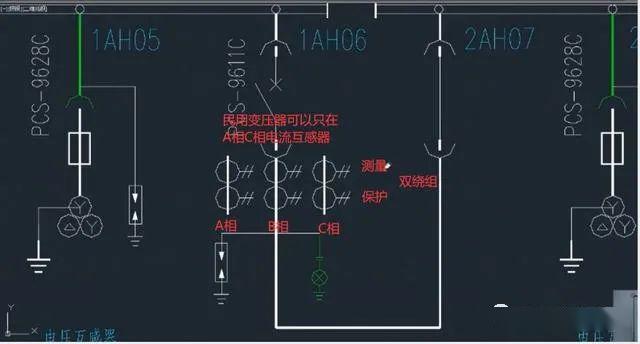

該圖顯示了三個電流互感器。高壓負荷為10KV水泵和風機。如果高壓柜下的負載都是一些變壓器，民用變壓器可以用兩個電流互感器代替三個電流互感器。
